Trdna upornost-kratkega stika

Ko izbirate srednjenapetostne odklopnike, je ravnanje s kratkimi stiki brez napak nujno-izpadi tukaj stanejo preveč. Kechangovi visokonapetostni vakuumski odklopniki so izdelani iz bakrenih navitij-visoke čistosti, za tuljave pa uporabljamo tehnologijo vakuumskega litja (VPI), da zagotovimo enakomernost navitja. To občutno poveča največjo kratko-upornost enote, tako da lahko prenese nenadne tokovne skoke brez poškodb. Ohranjamo tudi ultra-nizke ravni delne razelektritve (PD), kar preprečuje obrabo notranjih komponent zaradi električne obremenitve. Nič več nepričakovanih okvar med kratkimi stiki, dragih popravil ali zamud pri projektu-ta odklopnik vam zagotavlja zanesljivost, ki jo potrebujete za srednje-napetostna električna omrežja.

Enakomerno hlajenje za velike obremenitve

Srednje{0}}napetostne nastavitve pogosto delujejo pri visokih obremenitvah, pregrevanje pa je pogost glavobol nabavnih ekip. Naši visokonapetostni vakuumski odklopniki so standardno opremljeni z naravnim zračnim hlajenjem (AN),-preprosti, energetsko-učinkoviti in popolni za običajne pogoje obremenitve. Za mesta z dolgotrajnimi-velikimi obremenitvami lahko dodate prisilno zračno hlajenje (AF) z vzdržljivimi, tihimi ventilatorji. Odklopnik samodejno preklaplja med AN in AF na podlagi notranjih temperatur, dodali pa smo tudi ciljne prezračevalne reže za hitrejši odvod toplote. Tudi v urah največje obremenitve so temperature pod nadzorom-brez toplotnega sprožitve, brez zmanjšane zmogljivosti. Ti ventilatorji AF delujejo le, ko je to potrebno, tako da prihranite pri energiji brez kompromisov pri hlajenju.

Izolacija-odporna na vlago

SN odklopniki pogosto gredo v vlažne ali pol{0}}zunanje prostore in razpad izolacije zaradi vlage je veliko tveganje. Kechangovi visokonapetostni vakuumski odklopniki uporabljajo izolacijski sistem razreda H (180 stopinj)-, ki je višji od standardnega razreda F za prenašanje več toplote in vlage. Navitja ovijemo v papir Nomex in uporabljamo-ognjeodporno epoksidno smolo za ključne komponente, tako da izolacija ostane močna tudi v okoljih z visoko-vlažnostjo. Ta zasnova zagotavlja zanesljivo delovanje odklopnika 25-30 let, brez pogostih pregledov ali zamenjav izolacije. Zagotovili vam bomo popolna poročila o preskusih izolacije, da boste lahko brez dodatnega dela potrdili, da izpolnjuje okoljske zahteve vašega projekta.

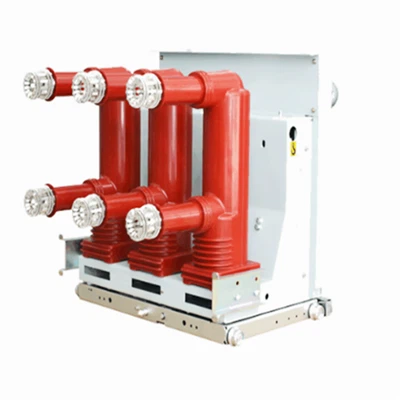

Mv Vacuum Circuit Breakers

Brez-nepotrebne namestitve in vzdrževanja

Nimate časa za zapletene namestitve ali-za-vzdrževanje odklopnikov-stroški dela se hitro povečajo. Naši visokonapetostni vakuumski odklopniki podpirajo navpično in vodoravno montažo, tako da ustrezajo kateri koli postavitvi vašega mesta. Ohranili smo kompakten dizajn z lahkim ohišjem, s katerim je enostavno manevrirati tudi v tesnih prostorih. Tudi ožičenje je preprosto-izbirajte med bakrenimi zbiralkami ali kabelskimi sponkami, vse dostopne točke pa so jasno razporejene. Rutinska preverjanja ali zamenjave delov trajajo minute, ne ure, zahvaljujoč odprti, uporabniku-prijazni strukturi. To skrajša čas namestitve in dolgoročne{10}}stroške vzdrževanja, s čimer vaš projekt ostane v proračunu.

Tihi tek za bližnje prostore

Če so vaši SN odklopniki nameščeni v bližini pisarn, stanovanjskih območij ali bolnišnic, je hrup moteč. Te odklopnike- smo natančno prilagodili za nizko raven hrupa: optimizirano laminacijo železnega jedra za zmanjšanje magnetnega brnenja, blazinice-za blaženje udarcev na ohišju in nizko{3}}hrupne ventilatorje za način AF. Hrup med delovanjem ostaja med 46-58 dB, kar je v skladu s standardoma IEC in GB. Nič več glasnega brnenja, ki moti delovne ali bivalne prostore, ni pritožb sosedov ali osebja. Ta odklopnik deluje prav tako dobro v mestnih transformatorskih postajah kot v industrijskih parkih-tih, vendar še vedno dovolj trden za srednje napetostno delovanje.

Prilagojeno prileganje in popolna skladnost

Vsak srednje{0}}napetostni projekt je drugačen in-ena velikost-prilega-vsem odklopnikom vedno povzroča preglavice. Kechang vam omogoča, da te visokonapetostne vakuumske odklopnike prilagodite svojim potrebam: prilagodite nivoje napetosti, izberete zmogljivost od 50 kVA do 2000 kVA, izberete stopnjo zaščite do IP44 ali prilagodite postavitev ventilatorja in nastavitve termostata. Nič več spreminjanja vašega spletnega mesta, da bo ustrezalo zlomilcu-zgradimo ga, da bo ustrezalo vam. Vse enote ustrezajo standardom IEC 60076, IEEE C57, CE, UL in RoHS ter izpolnjujejo energetska pravila EU EcoDesign. Podpiramo jih s 3-letno garancijo, popolno certifikacijsko dokumentacijo in tehnično podporo na kraju samem. Kot proizvajalec s certifikatom ISO 9001 zagotavljamo, da je vsako kladivo dosledno in zanesljivo.

Specifikacije izdelka

številka	Ime parametra	Enota	Tehnični parametri
1	Nazivna napetost	kV	12
2	Nazivna kratkotrajna frekvenčna vzdržljivost (1 min)	kV	42
3	Nazivna vzdržljiva napetost impulza strele (vrh)	kV	75
4	Nazivna frekvenca	Hz	50
5	Nazivni tok	A	630/1250/1600/2000/2500/3150/4000
6	Nazivni prekinitveni tok-kratkega stika	kA	20	25	31.5	40
7	Nazivni kratkotrajni tok-	kA	20	25	31.5	40
8	Nazivno trajanje kratkega stika	S	4
9	Nazivni zapiralni tok-kratkega stika	kA	50	63	80	100
10	Nazivni temenski odporni tok	kA	50	63	80	100
11	Število nazivnih zagonov toka-kratkega stika	krat	30	30	30	20
12	Nazivni odpiralni tok posamezne kondenzatorske baterije	A	Manjše ali enako 630
13	Nazivni odpiralni tok kondenzatorske baterije -{1}}zadaj	A	Manjše ali enako 400
14	Nazivni zapiralni tok kondenzatorske baterije	kA	12,5 (frekvenca manjša ali enaka 1000 Hz)
15	Čas zapiranja	ms	Manjše ali enako 80
16	Vmesni čas	ms	Največja napetost		Manjše ali enako 40
		ms	Nazivna napetost		Manjše ali enako 50
		ms	Najmanjša napetost		Manjše ali enako 60
17	Čas vžiga	ms	Manjše ali enako 15
18	Mehanska življenjska doba (M2)	krat	30000
19	Dovoljena kumulativna debelina dinamične in statične kontaktne obrabe	mm	3
20	Nazivna zapiralna delovna napetost	V	AC/DC 220, AC/DC 110
21	Nazivna prekinitvena delovna napetost	V	AC/DC 220, AC/DC 110
22	Nazivna delovna napetost motorja za shranjevanje energije	V	AC/DC 220, AC/DC 110
23	Nazivna moč motorja za shranjevanje energije	W	80 (40KA Hitrost motorja 100W)
24	Čas shranjevanja energije	s	Manjše ali enako 15
25	Odpiralna razdalja kontakta	mm	9±1
26	Preko potovalne razdalje	mm	3.5±0.5
27	Odbojni čas zapiranja kontakta	ms	Manjše ali enako 2
28	Tri{0}}fazno preklapljanje in zapiranje ne-sinhrono	ms	Manjše ali enako 2
29	Odbojna amplituda cepitve kontakta	mm	Manjše ali enako 3
30	Kontaktni tlak zapiranja kontakta	kA	20	25	31.5	40
30	Kontaktni tlak zapiranja kontakta	N±8%	2200	2500	3100	4750
31	Povprečna prekinitvena hitrost (kontakti ločeni za 6 mm)	m/s	1.1±0.2
32	Povprečna hitrost zapiranja (6 mm zapiranje kontakta)	m/s	0.6±0.2
33	Prevladujoči upor električnega tokokroga	A	630	1250	1600-2000	Večji ali enak 2500
34	Prevladujoči upor električnega tokokroga	μΩ	Manjše ali enako 50	Manjše ali enako 45	Manjše ali enako 35	Manjše ali enako 25
34	Nazivno zaporedje delovanja (1) 20~31,5KA		Minute - 0.3 s - združene minute - 180 s - združene minute
35	Nazivno zaporedje delovanja (2) 40KA		Minute - 0.3 s - združene minute - 180 s - združene minute
35	Prenosna napetost sekundarne frekvence (1 min)	V	2000
